ٹرانسفارمر مبادیات اور ورکنگ اصول

ٹرانسفارمر کی تعریف

ٹرانسفارمر ایک مستحکم آلہ ہے جو برقی توانائی کو برقی توانائی سے ایک سرکٹ سے دوسرے سرکٹری میں منتقل کرتا ہے۔ یہ عام طور پر سرکٹس کے مابین وولٹیج کی سطح کو بڑھانا ('قدم بڑھانا') یا گھٹنا ('نیچے قدم') استعمال کیا جاتا ہے۔

ٹرانسفارمر کا اصول کام کرنا

ٹرانسفارمر کا عملی اصول بہت آسان ہے۔ دو یا دو سے زیادہ ونڈینگ کے درمیان باہمی شمولیت (جسے کوئڈیل بھی کہا جاتا ہے) سرکٹس کے مابین برقی توانائی منتقل کرنے کی اجازت دیتا ہے۔ اس اصول کی مزید تفصیل کے ساتھ ذیل میں وضاحت کی گئی ہے۔

ٹرانسفارمر تھیوری

کہتے ہیں کہ آپ کے پاس ایک سمیٹ ہے (اسے کوئل بھی کہا جاتا ہے) جسے بجلی کے متبادل مآخذ فراہم کرتے ہیں۔ سمیٹ کے ذریعہ ردوبدل کا بہاؤ ایک مستقل طور پر بدلتا ہوا اور ردوبدل پیدا کرتا ہے جو سمیٹ کے چاروں طرف ہوتا ہے۔ اگر ایک اور سمیٹ اس سمت کے قریب لائی جاتی ہے تو ، اس ردوبدل کا کچھ حصہ دوسری سمیٹ کے ساتھ جڑ جائے گا۔ چونکہ یہ بہاؤ اپنے طول و عرض اور سمت میں مستقل طور پر تبدیل ہوتا رہتا ہے ، لہذا دوسری سمیٹ یا کنڈلی میں بدلنے والا بہاؤ جوڑا ہونا چاہئے۔

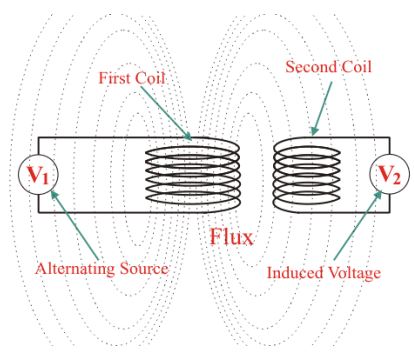

فراڈے کے برقی مقناطیسی انڈکشن کے قانون کے مطابق ، دوسری سمیٹ میں ایک EMF آمادہ ہوگا۔ اگر اس ثانوی سمی ofت کا سرکٹ بند ہو گیا ہے ، تو پھر اس کے ذریعے ایک کرنٹ بہہ جائے گا۔ یہ ایک ٹرانسفارمر کا بنیادی کام کرنے کا اصول ہے۔ آئیے اس کو تصور کرنے میں مدد کے لئے برقی علامتوں کا استعمال کریں۔ وہ سمت جو ماخذ سے بجلی کی طاقت حاصل کرتی ہے اسے 'پرائمری سمیتا' کے نام سے جانا جاتا ہے۔ نیچے دیئے گئے آریج میں یہ 'فرسٹ کوائل' ہے۔

آپس میں شامل ہونے کی وجہ سے جو سمت مطلوبہ آؤٹ پٹ وولٹیج دیتا ہے وہ عام طور پر 'ثانوی سمیتا' کے نام سے جانا جاتا ہے۔ مذکورہ آریھ میں یہ 'دوسرا کوئل' ہے۔

ایک ٹرانسفارمر جو ابتدائی سے ثانوی ونڈینگ کے درمیان وولٹیج میں اضافہ کرتا ہے اسے اسٹیپ اپ ٹرانسفارمر کے طور پر بیان کیا جاتا ہے۔ اس کے برعکس ، ایک ٹرانسفارمر جو پرائمری سے ثانوی ونڈینگ کے درمیان وولٹیج میں کمی کرتا ہے ، اسے سٹیپ ڈاون ٹرانسفارمر کے طور پر بیان کیا گیا ہے۔

جبکہ مذکورہ ٹرانسفارمر کا ڈایاگرام نظریاتی طور پر ایک مثالی ٹرانسفارمر میں ممکن ہے - یہ زیادہ عملی نہیں ہے۔ اس کی وجہ یہ ہے کہ کھلی ہوا میں پہلے کنڈلی سے تیار کردہ بہاؤ کا صرف ایک بہت ہی چھوٹا حصہ دوسرے کوائل سے مربوط ہوگا۔ لہذا موجودہ جو ثانوی سمی toت سے جڑے ہوئے سرکٹ سے گزرتا ہے وہ انتہائی چھوٹا ہوگا (اور ناپنا مشکل ہے)۔

فلوکس روابط کی تبدیلی کی شرح دوسری سمیٹ کے ساتھ منسلک بہاؤ کی مقدار پر منحصر ہے۔ لہذا مثالی طور پر پرائمری سمیٹ کے تقریبا تمام بہاؤ کو ثانوی سمت سے جوڑنا چاہئے۔ یہ بنیادی قسم کے ٹرانسفارمر کا استعمال کرکے مؤثر اور موثر طریقے سے کیا جاتا ہے۔ یہ دونوں کم سمیٹنے کے ل to ایک کم ہچکچاہٹ کا راستہ فراہم کرتا ہے۔

ٹرانسفارمر کور کا مقصد ایک کم ہچکچاہٹ کا راستہ فراہم کرنا ہے ، جس کے ذریعے بنیادی سمت سے پیدا ہونے والے بہاؤ کی زیادہ سے زیادہ مقدار گزر جاتی ہے اور ثانوی سمیتا کے ساتھ جڑ جاتا ہے۔

موجودہ حالت میں جب ٹرانسفارمر بند ہوتا ہے تو اسے ٹرانسفارمر inrush کرینٹ کہا جاتا ہے۔

اگر آپ متحرک وضاحت کو ترجیح دیتے ہیں تو ، نیچے ایک ویڈیو میں واضح کیا گیا ہے کہ ٹرانسفارمر کیسے کام کرتا ہے:

ٹرانسفارمر کے حصے اور تعمیرات

ٹرانسفارمر کے تین اہم حصے:

Trans ٹرانسفارمر کی بنیادی سمت

Trans ٹرانسفارمر کا مقناطیسی کور

Trans ٹرانسفارمر کی ثانوی سمیٹ

ٹرانسفارمر کی بنیادی سمت

جب یہ بجلی کے ذریعہ سے منسلک ہوتا ہے تو مقناطیسی بہاؤ پیدا کرتا ہے۔

ٹرانسفارمر کا مقناطیسی کور

بنیادی سمت سے پیدا ہونے والا مقناطیسی بہاؤ ، جو ثانوی سمیتا کے ساتھ جڑے ہوئے اس کم ہچکچاہٹ والے راستے سے گزرے گا اور مقناطیسی سرکٹ پیدا کرے گا۔

ٹرانسفارمر کی ثانوی سمیٹ

بنیادی سمیingت سے تیار کردہ یہ بہاؤ ، کور سے گزرتا ہے ، ثانوی سمیingت کے ساتھ جڑتا ہے۔ یہ سمیٹتے ہوئے ایک ہی کور پر زخم لگاتا ہے اور ٹرانسفارمر کی مطلوبہ پیداوار دیتا ہے۔
