اعلی تعدد کور کی شکل، ٹرانسفارمر پر کیا اثرات ہیں؟

اعلی تعدد میں بجلی کی فراہمی کو تبدیل کرنالازمیبہت عام ہے، جب آپ کو اعلی تعدد کور کی مختلف شکلوں کا سامنا کرنا پڑتا ہے، تو آپ وضاحت کر سکتے ہیں کہ وہ کس طرح مختلف ہیں؟

ایک اعلی تعدد ٹرانسفارمر ایک ایسا آلہ ہے جو AC وولٹیج، کرنٹ اور رکاوٹ کو تبدیل کرتا ہے۔ جب پرائمری کوائل میں AC کرنٹ ہوتا ہے، تو AC بہاؤ آئرن کور (یا میگنیٹک کور) میں پیدا ہوتا ہے، تاکہ وولٹیج (یا کرنٹ) سیکنڈری کوائل میں آ جائے۔ ٹرانسفارمر آئرن کور (یا میگنیٹک کور) اور ایک کوائل پر مشتمل ہوتا ہے، جس میں دو یا زیادہ وائنڈنگ ہوتے ہیں، جن میں سے بجلی کی فراہمی سے منسلک وائنڈنگ کو پرائمری کوائل کہتے ہیں، اور باقی کو سیکنڈری کوائل کہتے ہیں۔ ٹرانسفارمر کے مقناطیسی کور میں ٹینک کور، آر ایم کور، ای کور، ای سی، ای ٹی ڈی اور ای ای آر کور، پی کیو کور، ای پی کور، ای پی کور، اینولر کور اور دیگر مقناطیسی کور شامل ہیں، تو یہ مقناطیسی کور کیسے کام کو متاثر کرتے ہیں؟ ٹرانسفارمر؟

1، کور کر سکتے ہیں ۔

کنکال اور وائنڈنگ تقریباً سبھی مقناطیسی کور سے لپٹے ہوئے ہیں، جس کے نتیجے میں EMI پر بہت اچھا شیلڈنگ اثر ہوتا ہے۔ ٹینک کور کا سائز IEC کے معیارات کے مطابق ہے، اور مینوفیکچرنگ کے دوران تبادلہ بہت اچھا ہے۔ سادہ فریم (پنوں کے بغیر) اور پی سی بی بورڈ ماؤنٹنگ فریم (پنوں کے ساتھ) دستیاب ہیں۔ ٹینک کی شکل کے ڈیزائن کی وجہ سے، قیمت ایک ہی سائز کے مقناطیسی کور کی دوسری اقسام سے زیادہ ہے۔ کیونکہ اس کی شکل گرمی کی کھپت کے لیے سازگار نہیں ہے، یہ ہائی پاور ٹرانسفارمر انڈکٹرز میں استعمال کے لیے موزوں نہیں ہے۔

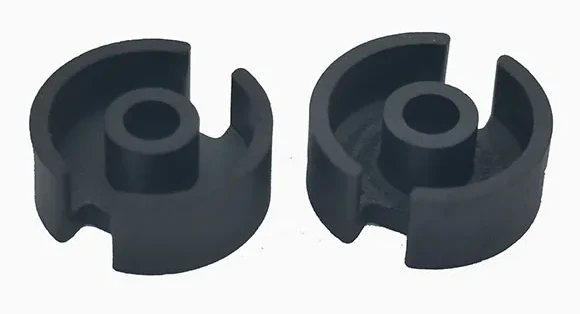

2 ,RM قسم مقناطیسی کور

ٹینک کی قسم کے مقابلے میں، ٹینک کی قسم کے دو سڈول اطراف کو کاٹ دیا جاتا ہے، جو گرمی کی کھپت اور بڑے سائز کے لیڈ نکالنے کے لئے زیادہ سازگار ہے؛ برتن کی شکل کے مقابلے میں تنصیب کی جگہ کا تقریباً 40 فیصد بچائیں۔ کنکال سوئی سے پاک ہے یا سوئی ڈالی گئی ہے۔ تنصیب کے لیے کلیمپ کا ایک جوڑا استعمال کیا جا سکتا ہے۔ RM کور کو فلیٹ شکل میں بنایا جا سکتا ہے (آج کے فلیٹ ٹرانسفارمرز کے لیے موزوں ہے یا پہلے سے ڈیزائن شدہ وائنڈنگز کے ساتھ پرنٹ شدہ بورڈ سرکٹ پر براہ راست نصب کیا جا سکتا ہے)؛ اگرچہ شیلڈنگ اثر اتنا اچھا نہیں ہے جتنا کین ٹائپ ہے، پھر بھی یہ اچھا ہے۔

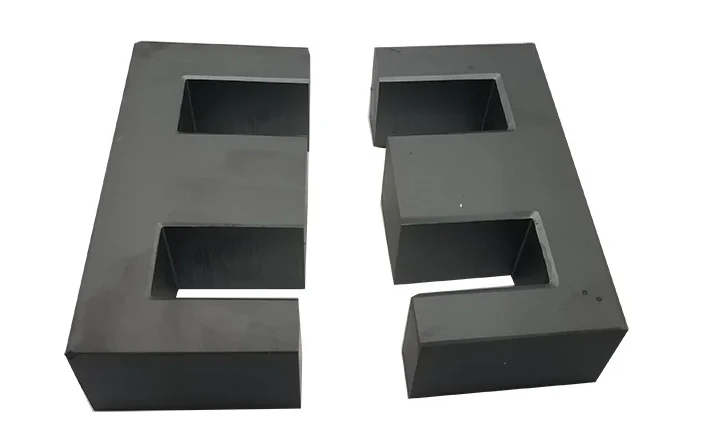

3، ٹائپ ای مقناطیسی کور

ٹینک کور کے مقابلے میں، ای کور کی قیمت بہت کم ہے، وائنڈنگ اور اسمبلی کے ساتھ مل کر نسبتاً آسان ہیں، یہ بنیادی شکل اب سب سے زیادہ استعمال ہوتی ہے، لیکن اس کا نقصان یہ ہے کہ یہ سیلف شیلڈنگ فراہم نہیں کر سکتا۔ E کور کو مختلف سمتوں میں نصب کیا جا سکتا ہے، اور زیادہ طاقت لگانے کے لیے اسے سپرمپوز بھی کیا جا سکتا ہے۔ اس مقناطیسی کور کو فلیٹ شکل میں بنایا جا سکتا ہے (جو اب پلانر ٹرانسفارمرز کے لیے ایک مقبول بنیادی شکل ہے)؛ یہ پن فری اور پن ٹائپ کنکال بھی فراہم کر سکتا ہے۔ چونکہ اس کی حرارت کی کھپت بہت اچھی ہے اور اسے سپر پوزیشن میں استعمال کیا جا سکتا ہے، عام طور پر ہائی پاور انڈکٹرز اور ٹرانسفارمرز اس شکل کے مقناطیسی کور استعمال کرتے ہیں۔

4، EC، ETD اور EER کور

اس قسم کے بنیادی ڈھانچے E قسم اور کین ٹائپ کے درمیان ہیں۔ ای کور کی طرح، وہ لیڈ لیڈ کے ایک بڑے حصے کے لیے کافی جگہ فراہم کر سکتے ہیں (کم وولٹیج اور ہائی کرنٹ سوئچنگ پاور سپلائی کے موجودہ رجحان کے لیے موزوں)؛ یہ شکل والے کور بھی گرمی کو اچھی طرح سے ختم کرتے ہیں۔ جب درمیانی کالم بیلناکار ہوتا ہے، اسی حصے کے کیوبائڈ کے مقابلے میں، سنگل ٹرن وائنڈنگ کی لمبائی 11% تک کم ہو جاتی ہے، جس کے نتیجے میں تانبے کا نقصان بھی 11% کم ہو جاتا ہے، اور مقناطیسی کور ایک اعلی پیداوار کی طاقت؛ ایک ہی وقت میں، مرکزی کالم بیلناکار ہے، کیوبائڈ سینٹر کالم کے مقابلے میں، یہ سمیٹنے والی تار کی موصلیت کو تباہ کرنے کے پوشیدہ خطرے سے بھی بچتا ہے کیونکہ کیوبائڈ کناروں پر زخم ہیں۔

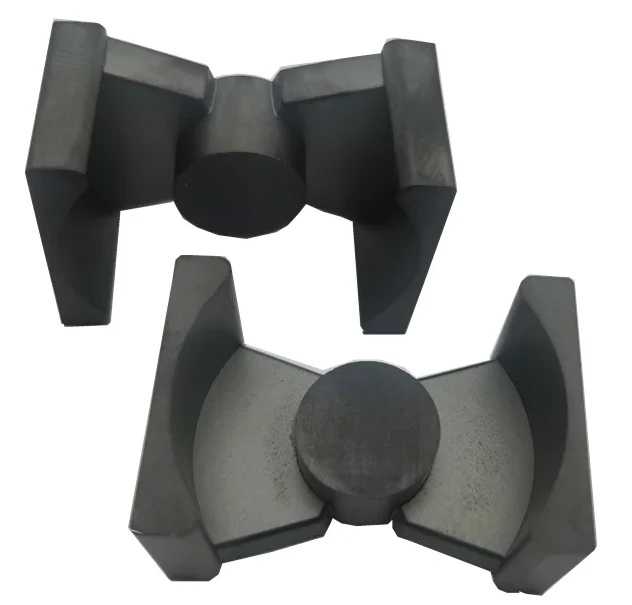

5، PQ مقناطیسی کور

PQ کور خاص طور پر انڈکٹرز اور ٹرانسفارمرز کے لیے بجلی کی فراہمی کو تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے۔ PQ شکل کو بنیادی حجم، سطح کے رقبے اور سمیٹنے والے علاقے کے درمیان تناسب کو بہتر بنانے کے لیے ڈیزائن کیا گیا ہے۔ یہ ڈیزائن، تاکہ یہ ڈیزائن، سب سے چھوٹے ٹرانسفارمر کے حجم اور وزن میں، زیادہ سے زیادہ آؤٹ پٹ پاور حاصل کرنے کے لیے، اور پی سی بی کی تنصیب کی سب سے چھوٹی جگہ پر قبضہ کر سکے۔ فکسڈ انسٹال کرنے کے لیے پے کلیمپ استعمال کر سکتے ہیں۔ یہ موثر ڈیزائن مقناطیسی کور کے مقناطیسی سرکٹ کے کراس سیکشنل ایریا کو بھی زیادہ یکساں بناتا ہے، لہذا یہ مقناطیسی کور ڈھانچہ مقناطیسی کور ڈھانچے کے ڈیزائن کو دوسرے مقناطیسی کور ڈھانچے کے مقابلے میں کم گرم دھبوں والا بناتا ہے۔

6، ای پی کور

سرکلر سینٹر کالم کے تین جہتی ڈھانچے کے EP کور، پی سی بی بورڈ کے اختتام کے ساتھ رابطے کے علاوہ، مکمل طور پر سمیٹ لپیٹ، شیلڈنگ بہت اچھی ہے؛ یہ انوکھی شکل رابطے کی سطح پر پیدا ہونے والے ہوا کے خلاء کے اثر کو کم کرتی ہے جب دو کور اکٹھے ہوتے ہیں، اور حجم اور مجموعی جگہ کے استعمال کا ایک بڑا تناسب فراہم کرتا ہے۔

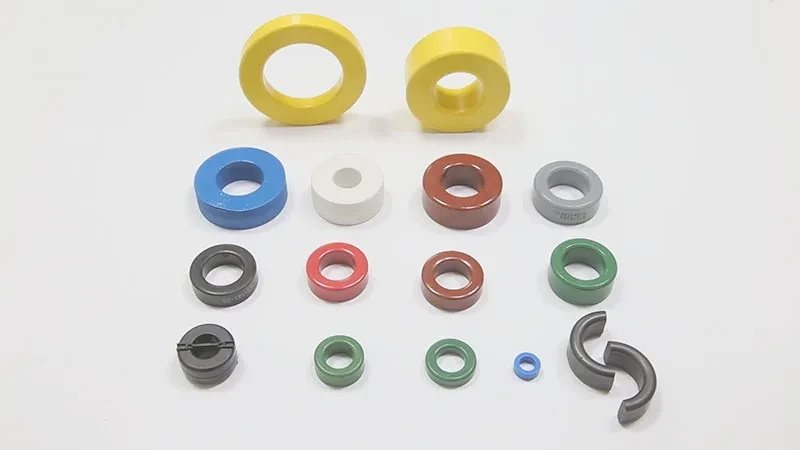

7، ٹورائیڈل کور

کارخانہ دار کے لیے، رنگ کور سب سے زیادہ اقتصادی ہے، اور اس کی قیمت مختلف مقناطیسی کوروں میں سب سے کم ہے جن کا اس سے موازنہ کیا جا سکتا ہے۔ کنکال کے استعمال کی وجہ سے، اضافی اور اسمبلی کے اخراجات صفر کے برابر ہیں؛ جب مناسب ہو، سمیٹنے والی مشین کو سمیٹنے کے لیے استعمال کیا جا سکتا ہے۔ اس کی شیلڈنگ بھی بہت اچھی ہے۔

مندرجہ بالا ٹرانسفارمر کے کام پر اعلی تعدد ٹرانسفارمر کی مقناطیسی بنیادی شکل کے اثر و رسوخ کا تجزیہ ہے، اور مجھے امید ہے کہ یہ آپ کی مدد کر سکتا ہے. مزید معلومات کے لئے، براہ کرم ہم سے رابطہ کریںsales@xfullstar.com
