پلس ٹرانسفارمر کا تعارف

نام نہاد پلس ٹرانسفارمر ایک براڈبینڈ ٹرانسفارمر ہے. مواصلات کے لئے استعمال ہونے والے ٹرانسفارمرز کے لئے، غیر لائنر مسخ ایک اہم اشارے ہے، لہذا ٹرانسفارمر کو بنیادی طور پر ابتدائی پارلیمنٹ میں کام کرنے کی ضرورت ہوتی ہے، تاکہ ان پٹ ٹرانسمیشن کی طرح ایک چھوٹی سی طاقت کے ساتھ ٹرانسمیشن بھی ظہور میں کافی بڑا ہو. . ٹرانسفارمر کے فریکوئینسی خصوصیات پر غور کرنے کے علاوہ، نقصان کو کم کرنے کے لئے یہ ایک اہم نقطہ بھی ہے .

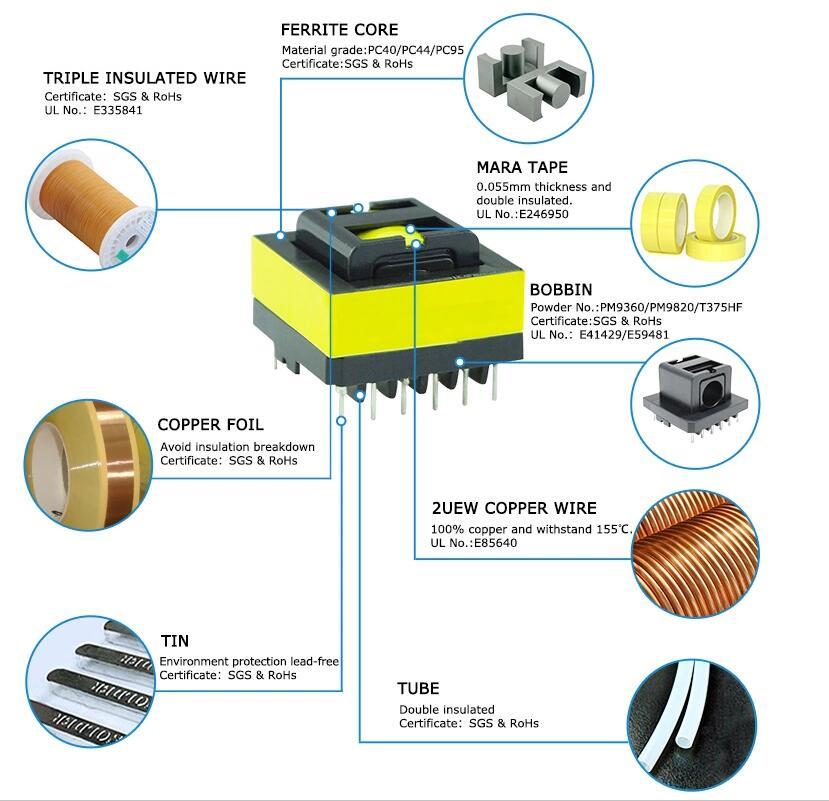

پلس ٹرانسفارمر ڈھانچہ:

پلس ٹرانسفارمر کی ساخت عام کنٹرول ٹرانسفارمر کی طرح ہے. conductive ہوا اور مقناطیسی conductive کور پلس ٹرانسفارمر کا بنیادی حصہ بناتا ہے. تاہم، زیادہ سے زیادہ پلس ٹرانسفارمر کو انگوٹھے کی شکل میں بنائے جاتے ہیں، اور مواد عام طور پر ایک پرمٹیلے یا این این Z-لوہے آکسیجن میگنیشیم سیرامک ہے؛ وائکنگ دو طرفہ یا تین رخا ہیں، اور تیسرے طرف سے گھمانے والی عموما عام کارکردگی کو بہتر بنانے کے لئے فراہم کی جاتی ہے. گھومنے والی خصوصیت ثانوی گھومنے والی گھومنے والی سمت کو تبدیل کر کے آؤٹ پٹ پر پلس سگنل کی polarity کو تبدیل کرنا ہے.

پلس ٹرانسفارمر کام کرنے والے اصول:

پلس ٹرانسمیٹر کے کام کے اصول کو ایک تنگ پلس کے سائز کا آؤٹ پٹ وولٹیج کے ساتھ ایک ٹرانسمیٹر میں ان پٹ سایہ کی لہر وولٹیج کو تبدیل کرنے کے لئے کور کی مقناطیسی سنترپتی کارکردگی کا استعمال کرتا ہے. یہ برنروں کی انفیکشن کے لئے استعمال کیا جا سکتا ہے، تھریسٹسٹرز وغیرہ کو چلانا، پلس ٹرانسفارمر ڈھانچہ ایسا ہے کہ اصل گھومنے والی سلیکن سٹیل کی شیٹ کی طرف سے بنائے جانے والے بنیادی کالم پر ایک بڑا کراس سیکشن کی طرف سے تشکیل دیا جاتا ہے، اور ثانوی گھومنے پر بازو ہے ایک چھوٹا سا کراس سیکشن ہے جو اجازتالے مواد کا ایک کالم جس میں انتہائی سنبھالنا آسان ہے، اور دو کالم کے درمیان ایک مقناطیسی شنٹ مقرر کیا جا سکتا ہے. وولٹیج اور بہاؤ کے سلسلے میں، ان پٹ وولٹیج U1 ایک بائن کی لہر ہے جو بائیں کور میں sinusoidal بہاؤ Φ1 پیدا کرتا ہے. صحیح کور میں مقناطیسی بہاؤ Φ2 انتہائی سنترپت ہے اور ایک فلیٹ ٹاپ لہر ہے. یہ صرف صفر کے ارد گرد تبدیل ہوتا ہے اور فوری طور پر مسلسل قیمت پر سنجیدہ ہے. جب Φ2 صفر کراسنگ کا عنصر فوری طور پر ہے، تو یہ ایک ثابہ تنگ تنگ پلس الیکٹرومیٹوائک فورس E2 ہے جس میں ثانوی گھومنے میں اضافہ ہوتا ہے. مقناطیسی شنٹ میں ایک فضائی فرق ہے، اور Φσ مقناطیسی رساو کی طرح کافی حد تک تبدیلی لیتی ہے، اور اس کی تقریب یہ یقینی بناتی ہے کہ Φ1 ایک سنک کی لہر ہے.

پلس ٹرانسفارمر کا بنیادی مقصد:

پلس ٹرانسفارمرز بڑے پیمانے پر رڈار اور تبادلوں کی ٹیکنالوجی میں استعمال ہوتے ہیں؛ بوجھ مزاحمت اور فیڈر خصوصیت عدم توازن کے مماثلت؛ پلس وولٹیج کو بلند یا کم کرنا؛ پلس کی polarity میں تبدیل؛ ٹرانسمیشن ثانوی سرکٹ اور بنیادی سرکٹ کی تنصیب مرحلے کو حاصل کرنے کے لئے کئی ثانوی ہواؤں کا استعمال کرتے ہوئے تعلقات؛ بجلی کی فراہمی کے ڈی سی اجزاء کی تنصیب؛ ایک ٹرانجسٹر (یا ٹیوب) پلس آڈیٹرٹر میں کلکٹر (انوڈ) اور بیس (گیٹ) کے درمیان مضبوط جوڑی؛ کئی ثانوی وائکنگ کا استعمال کرتے ہوئے کئی مختلف حرکتیں حاصل کرتے ہیں. اس کی قیمت کا پلس، پلیٹ اور ٹیوب کے دروازے، یا ٹرانجسٹر کے کسٹمر اور بیس کے درمیان مثبت تاثرات کا سبب بنتا ہے، خود تسلسل پیدا کرنے کے لئے؛ طاقت کی ترکیب اور تبدیلی کے عنصر کے طور پر.
