ایل آر سیریز سرکٹ

تمام کوائل ، انڈکٹرز ، چوک اور ٹرانسفارمر اپنے ارد گرد مقناطیسی میدان تخلیق کرتے ہیں جو سیریز میں ایک انڈکٹینس پر مشتمل ہوتا ہے جس میں ایک مزاحمت ہوتا ہے جس میں ایل آر سیریز سرکٹ ہوتا ہے۔

انڈکٹکٹرز کے بارے میں اس سیکشن کا پہلا سبق ، ہم نے ایک انڈکٹکٹر کے وقت مستقل طور پر دیکھا جس میں کہا گیا تھا کہ ایک انڈکٹکٹر کے ذریعے بہتا ہوا بہاؤ فوری طور پر تبدیل نہیں ہوسکتا ہے ، لیکن انڈکٹکٹر میں خود سے حوصلہ افزائی شدہ ایم ایف کے ذریعہ طے شدہ مستحکم شرح سے بڑھتا ہے۔

دوسرے لفظوں میں ، بجلی کے سرکٹ میں شامل کرنے والا موجودہ کے بہاؤ کی مخالفت کرتا ہے ، (i) اس کے ذریعے۔ اگرچہ یہ بات بالکل درست ہے ، ہم نے ٹیوٹوریل میں یہ مفروضہ پیش کیا کہ یہ ایک مثالی انڈکٹر تھا جس کا کوئل وینڈنگ کے ساتھ کوئی مزاحمت یا اہلیت نہیں ہے۔

تاہم ، حقیقی دنیا میں "ALL" کنڈلی چاہے وہ چوکسی ، سولینائڈز ، ریلے یا کسی بھی زخم کے عنصر میں ہمیشہ مزاحمت کی ایک مقررہ مقدار میں ہوں گے چاہے وہ کتنا ہی چھوٹا کیوں نہ ہو۔ اس کی وجہ یہ ہے کہ تار کے اصل کنڈلی مڑنے میں اسے تانبے کے تار کا استعمال کیا جاتا ہے جس کی مزاحمتی قیمت ہوتی ہے۔

پھر حقیقی دنیا کے مقاصد کے ل we ہم اپنے آسان کنڈلی کو "مزاحمت" ، R کی حیثیت سے "مزاحمت" ، R کی حیثیت سے سمجھے ۔ دوسرے الفاظ میں ایل آر سیریز سرکٹ تشکیل دینا ۔

ایک LR سیریز سرکٹ بنیادی طور پر انڈکٹنٹر کے ایک انڈکٹکٹر پر مشتمل ہوتا ہے ، L مزاحمت کے ایک ریزٹر کے ساتھ سیریز میں منسلک ہوتا ہے ، R. مزاحمت "R" تار موڑ یا لوپ کی DC مزاحمتی قدر ہے جو ind indors coil بنانے میں جاتا ہے۔ ذیل میں ایل آر سیریز سرکٹ پر غور کریں۔

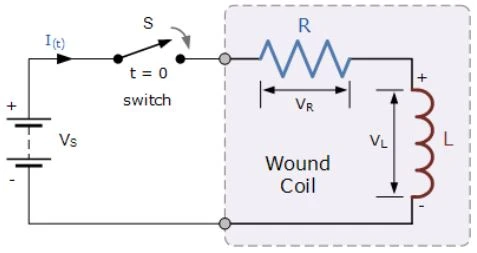

ایل آر سیریز سرکٹ

مذکورہ بالا LR سیریز سرکٹ مستقل وولٹیج ذریعہ ، (بیٹری) اور ایک سوئچ میں جڑا ہوا ہے۔ فرض کریں کہ سوئچ ، ایس کھلا ہے جب تک کہ یہ ایک وقت میں ٹی = 0 پر بند نہیں ہوجاتا ، اور پھر مستقل طور پر بند ہوجاتا ہے جس میں "مرحلہ رسپانس" ٹائپ ولٹیج ان پٹ پیدا ہوتا ہے۔ موجودہ ، میں سرکٹ سے گزرنا شروع کرتا ہے لیکن V / R (اوہمس قانون) کے تناسب سے طے شدہ آئیکس کی زیادہ سے زیادہ قیمت میں تیزی سے نہیں بڑھتا ہے۔

یہ محدود عنصر مقناطیسی بہاؤ ، (لینز کا قانون) کی نشوونما کے نتیجے میں انڈکٹر کے اندر خود سے حوصلہ افزائی شدہ ایم ایف کی موجودگی کی وجہ سے ہے۔ ایک وقت کے بعد وولٹیج کا ذریعہ خود سے حوصلہ افزائی شدہ ایم ایف کے اثر کو بے اثر کردیتا ہے ، موجودہ بہاؤ مستقل ہوجاتا ہے اور حوصلہ افزا موجودہ اور فیلڈ کو صفر کردیا جاتا ہے۔

ہم سرکٹ کے ارد گرد موجود انفرادی وولٹیج ڈراپس کی تعریف کرنے کے لئے کرچھوف کے وولٹیج لا ( KVL ) کا استعمال کرسکتے ہیں اور پھر امید ہے کہ ہم موجودہ روانی کے اظہار کے لئے اس کا استعمال کریں۔

کرچوف کا وولٹیج قانون (کے وی ایل) ہمیں دیتا ہے:

ریزٹر میں وولٹیج ڈراپ ، R I I * R (اوہمس قانون) ہے۔

انڈکٹکٹر کے اوپر وولٹیج ڈراپ ، ایل اب ہماری واقفیت L (di / dt) کی طرف سے ہے

پھر ایل آر سیریز سرکٹ کے گرد انفرادی وولٹیج ڈراپ کے لئے حتمی اظہار یہ کیا جاسکتا ہے:

ہم دیکھ سکتے ہیں کہ ریزسٹر کے اس پار وولٹیج ڈراپ موجودہ پر منحصر ہے ، i ، جبکہ انڈکٹکٹر کے اس پار وولٹیج ڈراپ موجودہ ، di / dt کی تبدیلی کی شرح پر منحصر ہے ۔ جب موجودہ صفر کے برابر ہو ، ( i = 0 ) وقتی وقت اوپر == اوپر کا اظہار ، جو ایک اولین آرڈر کا متنازعہ مساوات بھی ہے ، کو موجودہ وقت کی قیمت کسی بھی وقت پیش کرنے کے لئے دوبارہ لکھا جاسکتا ہے۔

ایل آر سیریز سرکٹ میں موجودہ کے لئے اظہار

· کہاں:

·      V وولٹ میں ہے

·      آر اوہمس میں ہے

·      ایل ہنری میں ہے

·      ٹی سیکنڈ میں ہے

·      e قدرتی لوگارڈم = 2.71828 کی بنیاد ہے

ایل آر سیریز سرکٹ کا ٹائم کونسٹنٹ ، ( τ ) ایل / آر کے طور پر دیا گیا ہے اور جس میں وی / آر پانچ مرتبہ مستقل اقدار کے بعد حتمی مستحکم ریاست کی موجودہ قدر کی نمائندگی کرتا ہے۔ ایک بار جب موجودہ 5 at کی زیادہ سے زیادہ مستحکم ریاست کی قیمت تک پہنچ جاتا ہے تو ، کنڈلی کے شامل کرنے سے شارٹ سرکٹ کی طرح کام کرنا صفر ہو جاتا ہے اور اسے سرکٹ سے موثر انداز میں ہٹا دیا جاتا ہے۔

لہذا کنڈلی کے ذریعے بہتا ہوا موجودہ صرف کنڈلی کے سمندری حدود کے اوہمس میں مزاحم عنصر کے ذریعہ محدود ہے۔ موجودہ ترقی کی گرافیکل نمائندگی جس میں سرکٹ کی وولٹیج / وقت کی خصوصیات کی نمائندگی کی جاسکتی ہے۔
