اگر کوئی انڈکٹر کام کر رہا ہے تو کیسے جانچیں؟

انڈکٹرزبجلی کی فراہمی، فلٹرز اور ٹرانسفارمرز میں کلیدی حصے ہیں۔ اگر کوئی انڈکٹر ناکام ہو جاتا ہے، تو آپ کا سرکٹ زیادہ گرم ہو سکتا ہے، شور مچا سکتا ہے یا کام کرنا بند کر سکتا ہے۔ یہ گائیڈ آپ کو دکھاتا ہے کہ بنیادی اور جدید طریقوں کا استعمال کرتے ہوئے انڈکٹر اچھا ہے یا نہیں۔

1. عام انڈکٹر کے مسائل

جانچ کرنے سے پہلے، یہ سمجھنے میں مدد کرتا ہے کہ کیا غلط ہو سکتا ہے:

اوپن سرکٹ - کنڈلی کے اندر ٹوٹی ہوئی تار۔

شارٹ سرکٹ -- خراب موصلیت کی وجہ سے تاریں ایک دوسرے کو چھوتی ہیں۔

کم انڈکٹنس --کریکڈ کور یا شفٹڈ ونڈنگز۔

سنترپتی - کور ڈی سی کرنٹ کو نہیں سنبھال سکتا۔ inductance تیزی سے گرتا ہے.

اعلی ڈی سی مزاحمت-- جزوی طور پر ٹوٹا ہوا تار یا سنکنرن اضافی گرمی کا سبب بنتا ہے۔

کم Q عنصر-- کور یا تار میں زیادہ نقصان۔

شارٹ ٹو کور/شیلڈ-- موصلیت وائنڈنگ اور کور یا شیلڈ کے درمیان ناکام ہو جاتی ہے۔



2.PReliminary Checks - بصری اور مکینیکل

کسی بھی ٹیسٹر کو استعمال کرنے سے پہلے، انڈکٹر کو دیکھیں:

-کریک، جل، ٹوٹی ہوئی لیڈز، پگھلا ہوا پلاسٹک – اسے بدل دیں۔

-ڈھیلے ٹرمینلز - آہستہ سے ہلائیں؛ انہیں مضبوط ہونا چاہئے.

-ایس ایم ڈی کی اقسام کے لیے – پھٹے ہوئے سولڈر جوائنٹس کو چیک کریں۔

-لیبلنگ چیک کریں – یقینی بنائیں کہ قدر اور درجہ بندی پڑھنے کے قابل ہے۔

اگر آپ کو نقصان نظر آئے تو فوری طور پر انڈکٹر کو تبدیل کریں۔

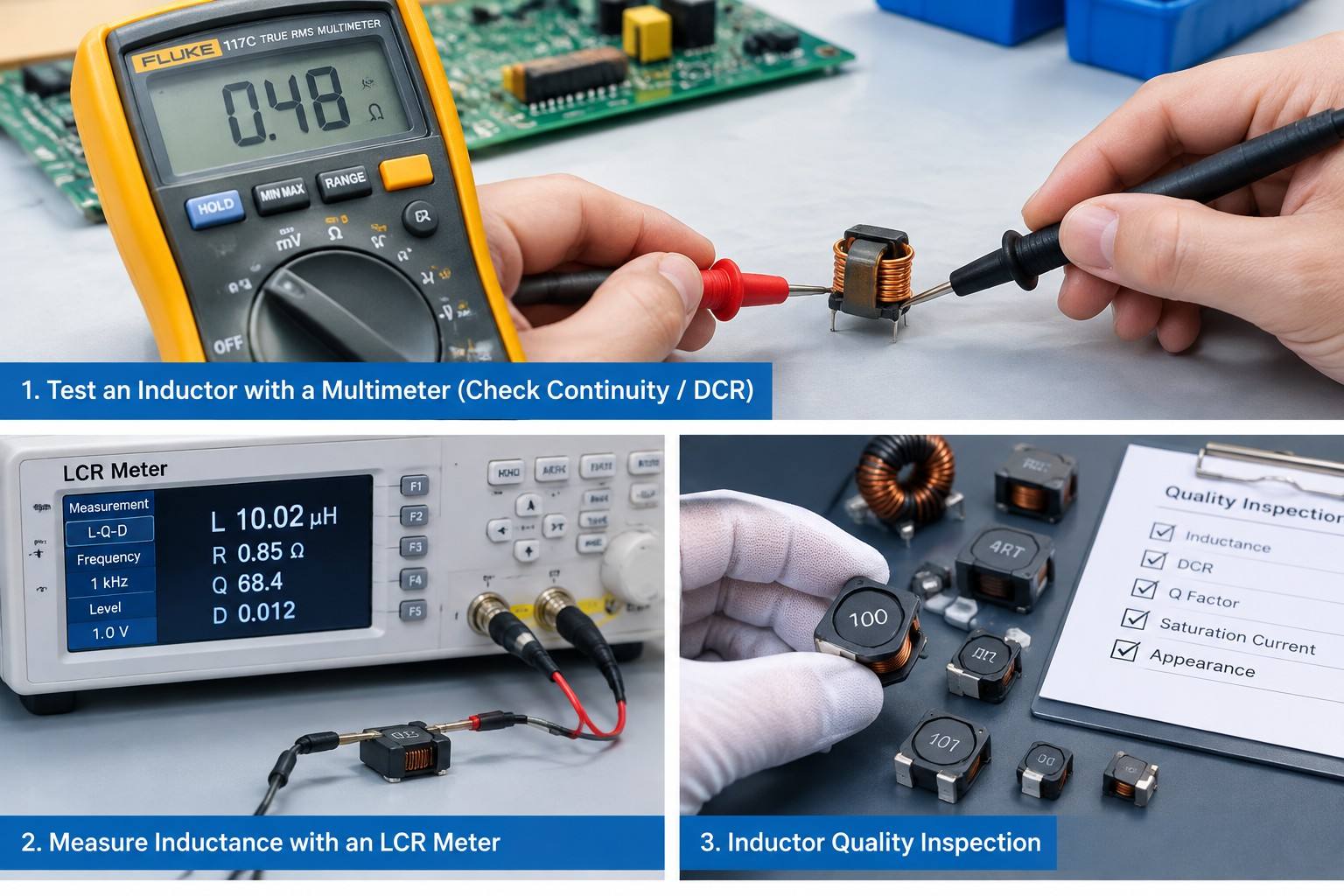

3. ڈیجیٹل ملٹی میٹر (DMM) کے ساتھ بنیادی الیکٹریکل ٹیسٹ



ایک DMM بنیادی جانچ پڑتال کے لیے فوری ہے۔



3.1 DC مزاحمت (DCR) ٹیسٹ

-DMM کو کم ترین مزاحمتی رینج پر سیٹ کریں (مثلاً، 200 Ω)۔

-دونوں ٹرمینلز میں پیمائش کریں۔

-ڈیٹا شیٹ کی قدر سے موازنہ کریں۔

پڑھنے کا کیا مطلب ہے:

-بہت کم (جیسے،<0.1 Ω) – normal for power inductors.

-دس سے سینکڑوں اوہم – چھوٹے سگنل یا RF چوکس کے لیے عام۔

-انفینیٹ (OL) – اوپن سرکٹ – انڈکٹر مر چکا ہے۔

-زیرو اوہم جب DCR زیادہ ہونا چاہیے - ممکنہ مختصر موڑ۔ ایک DMM اکیلے اس کی تصدیق نہیں کر سکتا؛ LCR میٹر استعمال کریں۔

نوٹ: DMM انڈکٹنس کی پیمائش نہیں کر سکتا۔ یہ صرف تسلسل اور مزاحمت کو چیک کرتا ہے۔



3.2 شارٹ ٹو کور یا شیلڈ

-DMM کو اعلی مزاحمت پر سیٹ کریں (مثلاً 20 MΩ)۔

-ٹرمینل اور کور (یا شیلڈ) کے درمیان پیمائش کریں۔

-انفینیٹ دکھانا چاہیے - کسی بھی محدود مزاحمت کا مطلب ہے موصلیت کی ناکامی - بدلنا۔



4. انڈکٹنس کی پیمائش - ایک LCR میٹر کا استعمال

یہ سب سے قابل اعتماد ٹیسٹ ہے۔ یہ انڈکٹنس (L) اور کوالٹی فیکٹر (Q) کی پیمائش کرتا ہے۔



آپ کو کیا ضرورت ہے:LCR میٹر (ہینڈ ہیلڈ یا بینچ ٹاپ)۔



مراحل:

-میٹر کو انڈکٹنس موڈ (L) پر سیٹ کریں۔

-ڈیٹا شیٹ سے ٹیسٹ فریکوئنسی کا انتخاب کریں (عام طور پر پاور انڈکٹرز کے لیے 100 Hz، 1 kHz یا 100 kHz سگنل/RF کے لیے)۔ اگر متعین نہ ہو تو 1 کلو ہرٹز استعمال کریں۔

-ٹیسٹ وولٹیج کو 1 Vrms یا اس سے کم پر سیٹ کریں (سنترپتی سے بچیں)۔

-انڈکٹر کو جوڑیں (10 µH سے کم حصوں کے لیے کیلون کلپس استعمال کریں)۔

-L اور Q ریڈنگ لکھیں۔

پاس/فیل:

انڈکٹنس رواداری - زیادہ تر انڈکٹرز میں ±20% یا ±10% ہوتا ہے۔ اگر ریڈنگ مخصوص رینج سے باہر ہے (مثال کے طور پر، ایک 100 µH انڈکٹر 45 µH پڑھتا ہے)، یہ عیب دار ہے۔

Q عنصر - ڈیٹا شیٹ کے ساتھ موازنہ کریں۔ AQ قدر متعین سے نمایاں طور پر کم ہے زیادہ نقصانات کی نشاندہی کرتی ہے (مثال کے طور پر، خراب کور یا آکسائڈائزڈ تار)۔

اگر LCR میٹر "کھلا" یا انتہائی زیادہ انڈکٹنس دکھاتا ہے - کنڈلی کھلی ہے۔

اگر یہ بہت کم انڈکٹینس دکھاتا ہے لیکن DCR نارمل ہے – اس میں ممکنہ طور پر موڑ-سے-چھوٹا ہے۔

پرو ٹپ: جانچ سے پہلے ہمیشہ LCR میٹر کو صفر/کیلیبریٹ کریں، خاص طور پر کم-انڈکٹنس اجزاء کے لیے۔



5. سیچوریشن کرنٹ ٹیسٹ (Isat)



جب DC کرنٹ ریٹیڈ ویلیو سے زیادہ ہو جاتا ہے، تو کور سیر ہو جاتا ہے اور انڈکٹنس گر جاتا ہے۔ ایک اچھا انڈکٹر اپنی ریٹیڈ اسات تک قیاس کے اندر رہتا ہے۔



ٹیسٹ کرنے کا طریقہ:

-آپ کو DC پاور سپلائی اور تعصب کی صلاحیت کے ساتھ LCR میٹر کی ضرورت ہے (یا ایک الگ تعصب کا ذریعہ)۔

-آہستہ آہستہ DC کرنٹ کو 0 سے ریٹیڈ Isat تک بڑھائیں، پھر تھوڑا اوپر۔

-ہر موجودہ مرحلے پر انڈکٹنس ریکارڈ کریں۔

نارمل کیا ہے؟

ریٹیڈ Isat پر، inductance ڈراپ ڈیٹا شیٹ سے مماثل ہونا چاہیے (مثال کے طور پر، پاور انڈکٹرز کے لیے 30% ڈراپ)۔ اگر انڈکٹنس بہت پہلے گر جائے یا حصہ بہت گرم ہو جائے تو یہ ناکام ہو جاتا ہے۔

ایل سی آر میٹر کے بغیر:آپ آسیلوسکوپ اور سیریز ریزسٹر استعمال کر سکتے ہیں، لیکن یہ زیادہ پیچیدہ اور کم درست ہے۔



6.Self-Resonant Frequency (SRF) ٹیسٹ

اندرونی اہلیت کی وجہ سے ہر انڈکٹر کی سیلف-گونج فریکوئنسی ہوتی ہے۔ SRF کے اوپر، یہ ایک کپیسیٹر کی طرح کام کرتا ہے۔ خراب انڈکٹر میں کم ایس آر ایف ہوسکتا ہے۔

سادہ طریقہ (سگنل جنریٹر + آسیلوسکوپ):

-انڈکٹر کو سیریز میں 50 Ω ریزسٹر (وولٹیج ڈیوائیڈر) کے ساتھ جوڑیں۔

-آؤٹ پٹ وولٹیج دیکھتے ہوئے فریکوئنسی کو جھاڑو۔

-وہ فریکوئنسی تلاش کریں جہاں انڈکٹر میں وولٹیج کی چوٹی ہوتی ہے – یہ SRF ہے۔

-ڈیٹا شیٹ کے ساتھ موازنہ کریں۔

اگر SRF مخصوص سے بہت کم ہے تو، انڈکٹر گیلا یا خراب ہو سکتا ہے۔



7.Q فیکٹر اور امپیڈینس فیز اینگل

ایک اچھے انڈکٹر کے پاس ٹیسٹ فریکوئنسی پر +90 ڈگری (آنے والا) کے قریب ایک رکاوٹ فیز اینگل ہوتا ہے۔

Z{{0} θ موڈ میں LCR میٹر کا استعمال:

فیز اینگل (θ) +70 ڈگری اور +90 ڈگری کے درمیان ہونا چاہیے۔

اگر زاویہ 0 ڈگری یا منفی کے قریب ہے، تو حصہ مزاحم یا کیپسیٹیو ہے - ناقص۔



8.خصوصی کیس: سرکٹ ٹیسٹنگ میں-

بورڈ پر سولڈر کرتے وقت انڈکٹر کی جانچ کرنا مشکل ہے کیونکہ دوسرے حصے پڑھنے کو متاثر کرتے ہیں۔

سرکٹ ٹیسٹنگ میں-کی تجاویز:

-کم فریکوئنسی LCR میٹر استعمال کریں (100 Hz یا 120 Hz) – دوسرے اجزاء کا اثر کم ہوتا ہے۔

-اگر ممکن ہو تو، ایک ٹانگ کو ڈی سولڈر کریں – یہ واحد یقینی طریقہ ہے۔

-کچھ جدید ٹیسٹرز کے پاس "ان-سرکٹ" موڈ ہوتا ہے۔

-ڈی ایم ایم کا استعمال کریں تاکہ شارٹس ٹو گراؤنڈ کی جانچ کریں۔ اگر کوئی ٹرمینل زمین پر صفر اوہم کے قریب- ظاہر ہوتا ہے، تو شارٹ کا امکان کہیں اور ہے۔

سنہری اصول:جب شک ہو تو، انڈکٹر کو ہٹا دیں اور بورڈ سے باہر کی جانچ کریں۔



9. خلاصہ – مرحلہ-بذریعہ-مرحلہ ٹیسٹنگ فلو

قدم	ٹیسٹ	ٹول	پاس کی حالت
1	بصری معائنہ	آنکھ	کوئی دراڑیں، جلنے، یا ٹوٹی ہوئی لیڈز نہیں۔
2	ڈی سی آر چیک	ڈی ایم ایم	ڈیٹا شیٹ کی حد کے اندر (کھلا نہیں، صفر نہیں اگر DCR > 0)
3	کور/شیلڈ کی موصلیت	ڈی ایم ایم (اعلی اوہم)	لامحدود مزاحمت
4	انڈکٹنس (L)	ایل سی آر میٹر	رواداری کے اندر (±10% یا ±20%)
5	Q عنصر	ایل سی آر میٹر	متعین کم از کم سے زیادہ یا اس کے برابر
6	سنترپتی ٹیسٹ (اگر ضرورت ہو)	DC تعصب + LCR میٹر	انڈکٹنس ڈراپ ریٹیڈ Isat پر ڈیٹا شیٹ کی حد سے کم یا اس کے برابر
7	SRF (RF/فلٹر انڈکٹرز کے لیے)	نیٹ ورک تجزیہ کار	ڈیٹا شیٹ سے مماثل ہے۔

پیداوار یا آنے والے معائنہ کے لیے:ہمیشہ اقدامات 1، 2، 4، اور 5 انجام دیں۔

ایک ناکام سرکٹ کی خرابیوں کا سراغ لگانے کے لیے:Perform all steps to pinpoint the failure mode.



10. کب بدلنا ہے بمقابلہ کب رکھنا ہے۔

فوری طور پر تبدیل کریں:کھلا سرکٹ، شارٹ ٹو کور، کریکڈ کور، پگھلا ہوا بوبن، L برداشت سے باہر، Q بہت کم۔

احتیاط کے ساتھ استعمال کریں (غیر-صرف اہم):L نچلی حد سے تھوڑا نیچے (مثلاً -20% کی بجائے -22%)۔ پاور سرکٹس کے لیے، بہرحال تبدیل کریں۔

استعمال کرنے کے لئے اچھا:تمام ٹیسٹ پاس ہو جاتے ہیں اور یہ آپ کے سرکٹ میں بوجھ کے تحت کام کرتا ہے۔



نتیجہ

انڈکٹر کی جانچ صرف تسلسل کی جانچ کے بارے میں نہیں ہے۔ صحیح معنوں میں "کام کرنے والے" انڈکٹر کو اپنی انڈکٹنس، Q، سنترپتی، اور تعدد کی خصوصیات کو پورا کرنا چاہیے۔ فوری پیداوار کی جانچ کے لیے، ایک LCR میٹر اور ایک DMM کافی ہیں۔ اعلیٰ قابل اعتماد ڈیزائنز (آٹو موٹیو، میڈیکل، انڈسٹریل) کے لیے سیچوریشن اور SRF ٹیسٹ بھی کریں۔

یہ آسان گائیڈ آپ کو انڈکٹرز کو جلدی اور قابل اعتماد طریقے سے جانچنے کے لیے ضروری اقدامات فراہم کرتا ہے۔ درست اقدار کے لیے ہمیشہ ڈیٹا شیٹ کا حوالہ دیں۔ اگر آپ کو اعلی-معیار کے ٹرانسفارمرز، انڈکٹرز، یا کور کی ضرورت ہو تو سپورٹ کے لیے ہم سے رابطہ کریں۔ مزید معلومات کے لیے، براہ کرم ہم سے رابطہ کریںsales@xfullstar.com
