معیاری اور معیاری کسٹمر-سے تیار کردہ الیکٹرانک اور غیر فعال پرزہ جات اسپلٹ کور سی ٹی اور حل پروڈکٹس فراہم کرتے ہوئے، فل اسٹار الیکٹرانکس چین میں ایک سرکردہ اسپلٹ کور سی ٹی مینوفیکچرر اور سپلائر ہے۔ ہماری فیکٹری سے ہول سیل الیکٹرانکس اسپلٹ کور سی ٹی میں خوش آمدید۔
مصنوعات کی تفصیل

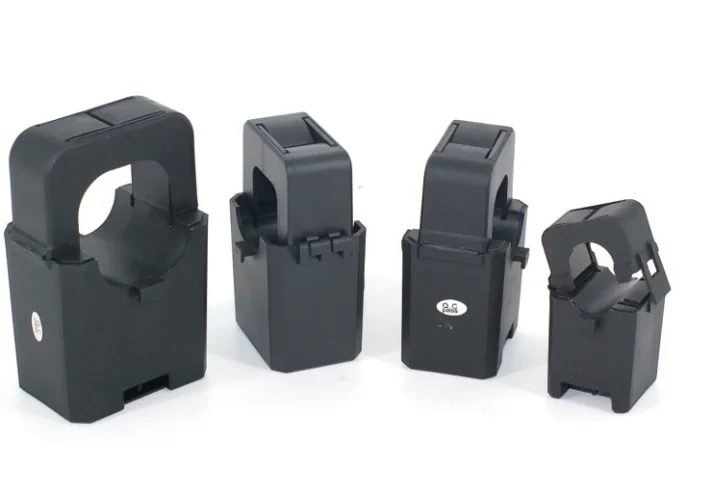

اسپلٹ کور سی ٹی (اکثر اسپلٹ-کور کرنٹ ٹرانسفارمر یا کلیمپ-سی ٹی پر کہا جاتا ہے) برقی مقناطیسی انڈکشن کے اصول پر مبنی موجودہ پیمائش کا آلہ ہے۔ اس کی سب سے واضح خصوصیت اس کا منفرد "ہنگڈ-کور" ڈیزائن ہے۔
1. بنیادی ڈیزائن اور کام کرنے کا اصول
- ہینڈڈ ڈیزائن:روایتی ٹھوس-کور کرنٹ ٹرانسفارمرز کے برعکس، ایک سپلٹ-کور CT کا کور چمٹا کے جوڑے کی طرح کھولا اور بند کیا جا سکتا ہے۔ یہ ڈیزائن اسے سرکٹ میں خلل ڈالے یا کنڈکٹر کو منقطع کیے بغیر براہ راست تار کے گرد باندھنے کی اجازت دیتا ہے۔
- کام کرنے کا اصول:جب کور بند ہوتا ہے اور کرنٹ لے جانے والے کنڈکٹر کو گھیرتا ہے-، تو بنیادی کرنٹ کور کے اندر مقناطیسی بہاؤ پیدا کرتا ہے۔ اس کے نتیجے میں، ثانوی وائنڈنگ میں متناسب کرنٹ آتا ہے، جس سے مین کرنٹ کی محفوظ پیمائش اور نگرانی ہوتی ہے۔
- ایئر گیپ کا اثر:ہنگڈ میکانزم کی وجہ سے، ایک خوردبین "ایئر گیپ" لامحالہ کور کے بند ہونے والے مقام پر متعارف کرایا جاتا ہے۔ اگرچہ اعلی-کوالٹی اسپلٹ-کور CTs اس فرق کو کم کرنے کے لیے پریزین لیچز اور لاکنگ میکانزم سے لیس ہیں، لیکن یہ اب بھی ایک-ٹکڑا ٹھوس-کور ٹرانسفارمرز کے مقابلے میں قدرے کم درستگی اور اینٹی-مداخلت کی صلاحیتوں کا باعث بن سکتا ہے۔
2. اہم فوائد
- انتہائی آسان تنصیب:اس کے لیے بجلی کی بندش کی ضرورت نہیں ہے، اور کیبلز یا بس باروں کو ختم کرنے یا کاٹنے کی ضرورت نہیں ہے۔ آپ اسے آسانی سے کھولیں، اسے کنڈکٹر پر پھسلائیں، اور اسے بند کر دیں۔
- لاگت اور وقت کی بچت:یہ بجلی کی بندش کی تنصیبات کی وجہ سے سسٹم ڈاؤن ٹائم سے بچتا ہے، جس سے لیبر اور وقت کے اخراجات میں نمایاں کمی آتی ہے۔
- لچک اور دوبارہ قابل استعمال:انہیں ختم کرنا اور دوبارہ انسٹال کرنا آسان ہے، جو انہیں عارضی نگرانی، خرابیوں کا سراغ لگانے، آلات کی اپ گریڈیشن، یا بار بار تبدیلیوں کے ساتھ منظرناموں کے لیے مثالی بناتے ہیں۔
- پیچیدہ ماحول میں موافقت:ان کا کمپیکٹ سائز انہیں تنگ جگہوں، پیچیدہ تاروں کی ترتیب، یا ایسی جگہوں کے لیے بہترین بناتا ہے جہاں بجلی میں خلل نہیں پڑ سکتا ہے (مثلاً، ڈیٹا سینٹرز، ہسپتال، اور تجارتی سپر مارکیٹ)۔
3. حدود اور احتیاطی تدابیر
- نسبتاً کم درستگی:کھلے مقناطیسی سرکٹ کے فرق سے محدود، ان کی مخصوص درستگی تقریباً 1%–2% ہے (حالانکہ کچھ اعلی-معیار کے مینوفیکچررز 0.5 کلاس حاصل کر سکتے ہیں)۔ وہ عام طور پر اعلی-ریوینیو میٹرنگ یا اہم ریلے تحفظ کے لیے موزوں نہیں ہیں۔
- محدود مکینیکل طاقت اور تحفظ:کھلا ڈھانچہ طویل مدتی کمپن یا عمر بڑھنے کی وجہ سے وقت کے ساتھ خراب رابطے کا شکار ہو سکتا ہے، جو ممکنہ طور پر مقامی حرارتی اور حفاظتی خطرات کا باعث بنتا ہے۔ مزید برآں، کھلی مہر میں دھول اور پانی کی مزاحمت کم ہوتی ہے، جو اسے مرطوب، گرد آلود، یا سخت بیرونی ماحول کے لیے غیر موزوں بناتی ہے۔
- وولٹیج کی سطح کی پابندیاں:کھلے-ہنگڈ ڈیزائن کے ساتھ مکمل طور پر مہر بند موصلیت کا ڈھانچہ حاصل کرنے میں دشواری کی وجہ سے، اسپلٹ-کور سی ٹی بنیادی طور پر کم-وولٹیج کی تقسیم کے نظام میں استعمال ہوتے ہیں (عام طور پر 1kV اور نیچے)۔ جب تک کہ بنیادی کیریئر کیبل میں ہی کافی موصلیت نہ ہو، وہ عام طور پر ہائی-وولٹیج والے ماحول میں استعمال نہیں ہوتے ہیں۔
4. عام درخواست کے منظرنامے۔
بجلی کی رکاوٹ کے بغیر انسٹالیشن کے شاندار فائدے کی بدولت، اسپلٹ-کور سی ٹی کو درج ذیل فیلڈز میں بڑے پیمانے پر استعمال کیا جاتا ہے:
- پرانے پروجیکٹس کے لیے پاور سسٹم ریٹروفٹ اور اپ گریڈ:موجودہ سہولیات کے معمول کے کام میں خلل ڈالے بغیر نگرانی کا سامان شامل کرنا۔
- بلڈنگ آٹومیشن اور توانائی کی کھپت کی نگرانی:جیسے تجارتی عمارتوں میں ذیلی-میٹرنگ اور توانائی کی کارکردگی کا تجزیہ۔
- صنعتی آلات کی حالت کی نگرانی:موٹرز، پمپس، اور کنویئر بیلٹس کے لیے لوڈ ٹیسٹنگ اور حالت کی نگرانی۔
- نئی توانائی اور توانائی ذخیرہ کرنے کے نظام:بشمول سولر ایپلی کیشنز اور رہائشی توانائی ذخیرہ کرنے والے ہائبرڈ انورٹرز۔
- عارضی جانچ اور ٹربل شوٹنگ:پورٹیبل آلات اور عارضی بوجھ کی جانچ میں استعمال کیا جاتا ہے۔
خلاصہ میں، ایک تقسیم-کور CT ایک موجودہ سینسر ہے جس کا بنیادی سیلنگ پوائنٹ "بجلی کی رکاوٹ کے بغیر آسان تنصیب" ہے۔ انتخاب کرتے وقت، اگر ایپلیکیشن کو انتہائی درستگی کی ضرورت ہے یا اس میں سخت ماحول شامل ہے، تو ایک ٹھوس-کور CT کو ترجیح دی جانی چاہیے۔ تاہم، ریٹروفٹ پروجیکٹس، عارضی نگرانی، یا کم-وولٹیج کے ایسے منظرناموں کے لیے جہاں بجلی کو کاٹ نہیں کیا جا سکتا، اسپلٹ-کور سی ٹی سب سے بہترین حل ہے۔
